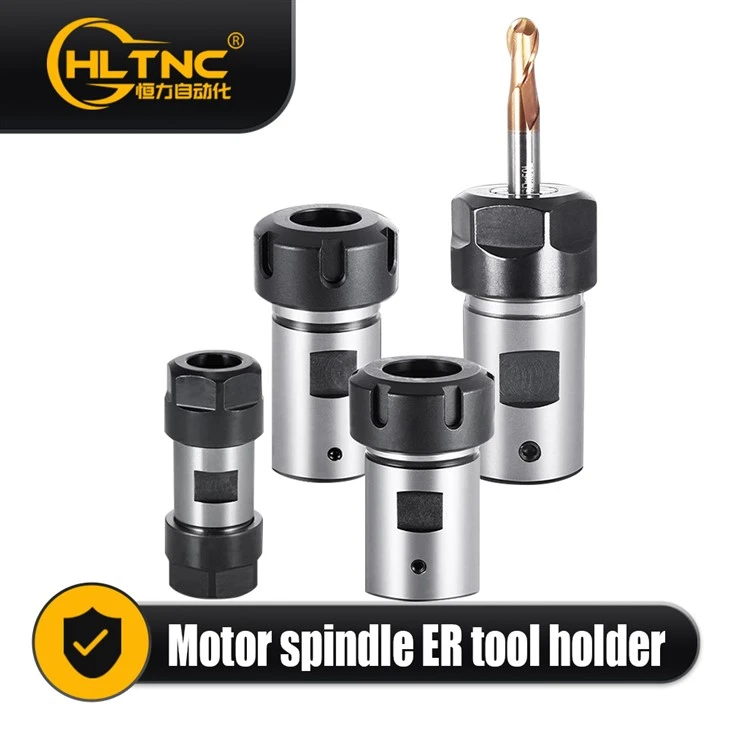

Držalo za orodje za vreteno

Držalo orodja za vreteno, ki povezuje vreteno in rezalno orodje. Izdelan je iz legiranega jekla 40CrMnTi in vakuumsko toplotno -obdelan. Združljiv je s specifikacijami ER8-ER32, z razponom vpenjanja 1-20 mm in natančnostjo 0,005 mm. Navoji so gladki in jih je enostavno zakleniti, kar zagotavlja stabilno večkratno vpenjanje; nekateri modeli za namestitev ne potrebujejo ogrevanja. Priložen je vpenjalni vložek in matica, primeren za gravirne stroje in obdelovalne centre ter lahko obdeluje kovino, les, akril itd.

Pošlji povpraševanje

Predstavitev izdelka

Kot osrednji priključek med vretenom motorja in rezalnimi orodji jedržalo orodja za vretenoodLishui City Hengli Automation Technology Co., LTDlahko stabilno vpne različna orodja. Združljiv je z gravirnimi stroji DIY, vodno{1}}hlajenimi motorji vreten, visokohitrostnimi motorji vreten za obdelavo lesa in drugo opremo, ki podpira obdelavo več-materialov, kot je graviranje kovin, obdelava tiskanih vezij, rezanje akrila, rezkanje lesa in rezljanje žada. Je ključno orodje za natančno obdelavo in ročno ustvarjanje.

Thedržalo orodja za vretenoje kovan iz visoko{0}}kakovostnega legiranega jekla 40CrMnTi, podvržen vakuumski toplotni obdelavi in kaljenju, ki ima visoko togost in žilavost. Njegovi navoji so gladki in jih je enostavno zakleniti brez zdrsa, z natančnostjo ponavljajočega se vpenjanja do 0,005 mm (vrsta visoke-natančnosti). Model z dvojno-glavo je mogoče namestiti brez ogrevanja in se prilagoditi različnim specifikacijam gredi motorja od 4 mm do 7 mm. Celotna serija ER8-ER32 pokriva obseg vpenjanja od 1 do 20 mm, kar ustreza potrebam različnih orodij. Opremljen z jasnimi navodili za namestitev, je enostaven za uporabo za začetnike, učinkovito preprečuje poškodbe komponent, njegova vzdržljivost pa je veliko boljša od običajnih držal za orodje.

Thedržalo orodja za vretenoodLishui City Hengli Automation Technology Co., LTDdoseže togo povezavo med orodjem in vretenom s pomočjo stožčastega interferenčnega prileganja: zadnja luknja držala orodja se natančno prilega vretenu motorja, ki je pritrjen z zaklepom navoja ali napetostjo vpenjanja za nemoten prenos moči motorja na orodje. Z uporabo lastnosti elastične deformacije vpenjalne klešče ER enakomerno ovije steblo orodja, ko je zaklenjeno, s čimer zagotavlja koaksialnost in stabilnost med visoko-hitrostjo vrtenja, s čimer zagotavlja natančnost obdelave.

Prilagodljivost več-prizorom, prilagodljiv in priročen: dvoglavi-držalo orodja za vretenose lahko namesti brez ogrevanja, prilagaja se različnim specifikacijam gredi motorja, kot je 4-7 mm. Pokriva celotno serijo modelov ER8-ER32 z razponom vpenjanja od 1 do 20 mm, zlahka se ujema z različnimi motorji in orodji ter izpolnjuje različne potrebe obdelave.

Visoka{0}}hitrost, stabilno vrtenje, izjemna natančnost: kovan iz legiranega jekla 40CrMnTi, obdelan z vakuumsko toplotno obdelavo in tehnologijo utrjevanja s kaljenjem, ima odlično zmogljivost dinamičnega ravnovesja in brez tresljajev med-delovanjem pri visoki hitrosti. Visoko-natančni tip ima večkratno natančnost vpenjanja 0,005 mm, kar zagotavlja gladko obdelovalno površino in podaljšuje življenjsko dobo ležaja vretena.

Močna, močna in vzdržljiva: Podprto z visoko-kakovostnimi materiali in naprednimi postopki ima držalo orodja znatno izboljšano odpornost na upogibanje in trdnost deformacije. Njegove niti so gladke in občutljive, zaklepajo se brez zdrsa. V kombinaciji z jasnimi smernicami za namestitev varovalnega obroča zmanjša škodo pri delovanju in ostane stabilen med dolgo-uporabo.

Enostaven za namestitev,-prijazen začetnikom: Opremljen s podrobnim postopkom namestitve (vključno s sestavo vpenjalnih vpenjal in matic, zamenjavo orodja) in ključnimi varnostnimi ukrepi, koraki so jasni in lahko razumljivi ter ne zahtevajo nobenih zapletenih operacij. Začetniki lahko hitro začnejo in se učinkovito izognejo poškodbam komponent.

3. Specifikacije in izbira

Analiza kode modela: C16 - ER11 - 35L - 5

Diagram stebla rezila-Model cevne objemke-Dolžina rezila-Odprtina za rep

ER model	Primer serije	Območje vpenjanja	Veljavna gred motorja
ER8	Serija C12-ER8	1-5 mm	5-30 mm (po segrevanju)
ER11	Serija C16-ER11	1-7 mm	4-7mm (dvostranski, brez ogrevanja)
ER16	Serije C20-ER16, C22-ER16	1-10 mm	5-30 mm (po segrevanju)
ER20	Serije C25-ER20, C27-ER20	1-13 mm	5-30 mm (po segrevanju)
ER25	Serija C32-ER25	1-16 mm	5-30 mm (po segrevanju)
ER32	Serija C40-ER32	1-20 mm	5-30 mm (po segrevanju)

Priporočila za izbiro

①Zahteve glede-visoke natančnosti: Izberite ER visoko-natančnostdržalo orodja za vreteno(npr. C16-ER11-35L-5) z natančnostjo 0,005 mm, primeren za obdelavo kalupov, proizvodnjo natančnih delov in druge scenarije.

②Prilagoditev več-scen: izberite dvoglavo -urgencodržalo orodja za vreteno(npr. model ER11 z dvojno-glavo), ki se lahko namesti brez ogrevanja in se prilagaja gredi motorja 4-7 mm, primeren za stroje za graviranje DIY in potrebe obdelave s preklapljanjem več naprav.

③Zahteve za redno obdelavo: Izberite ER običajnodržalo orodja za vretenoz visoko stroškovno zmogljivostjo in močno stabilnostjo, primeren za obdelavo lesa, rezanje reklamnega materiala in druge splošne natančne scenarije.

④Ujemanje specifikacij orodja: Izberite ustrezen model ER glede na premer stebla orodja (npr. ER8 za orodja 1–5 mm, ER11 za orodja 1–7 mm, ER32 za orodja 1–20 mm), da zagotovite trdno vpenjanje.

Thedržalo orodja za vretenoodLishui City Hengli Automation Technology Co., LTDse lahko ujema z vpenjalnimi maticami in maticami serije ER, ki se prilagajajo motornim vretenom s premerom gredi 5-30 mm. Popolnoma je združljiv z gravirnimi stroji DIY, opremo za krožno rezbarjenje, stroji za obdelavo reklamnega materiala itd. in je praktičen pripomoček za obdelavo lesa, plesni, elektronsko obdelavo in druge scenarije.

Motorno vreteno: Primerno za stroje za graviranje DIY, z možnostjo graviranja na kovino, graviranja PCB, akrilnega graviranja, rezbarjenja iz žada itd.

Vodno{0}}hlajeni vretenski motor za gravirne stroje: Lahko se uporablja za krožno rezbarjenje.

Visoko{0}}hitrostno motorno vreteno za obdelavo lesa: Primerno za obdelavo materialov, kot so les, reklamni materiali, kalupne kovine itd.

Lishui City Hengli Automation Technology Co., LTDstrogo spoštuje mednarodne standarde kakovosti. Našdržalo orodja za vretenoje prejel certifikat sistema vodenja kakovosti ISO9001 in certifikat CE, ki je v skladu z zahtevami varstva okolja EU RoHS. Vsi materiali in postopki izpolnjujejo mednarodne varnostne in okoljske standarde, kar zagotavlja kakovost izdelkov in dostop do trga.
